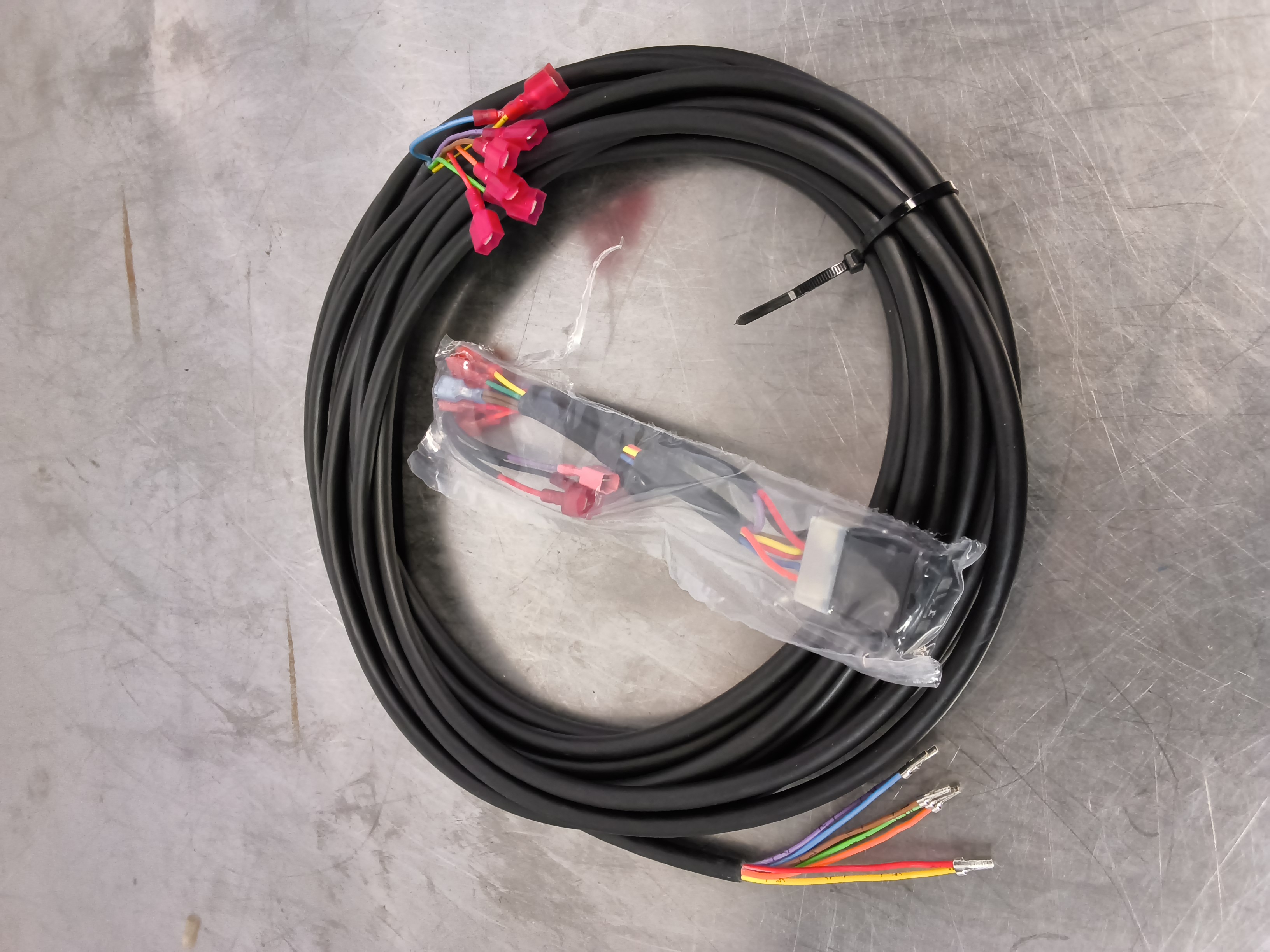

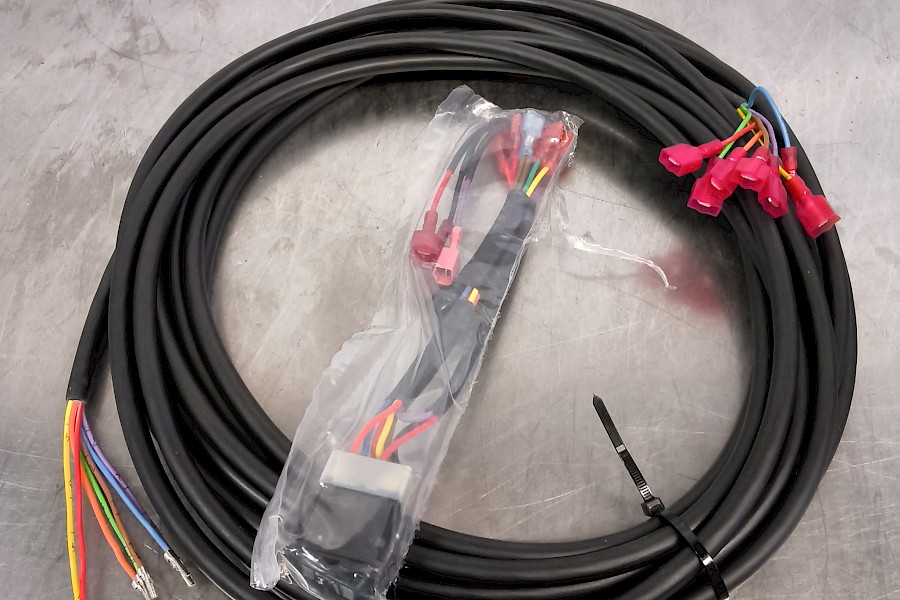

UUSI HIAB CWI-PAINIKE + JOHTOSARJA

Tuotenumero
13713

Ota yhteyttä →

Sijainti

Tuotetiedot

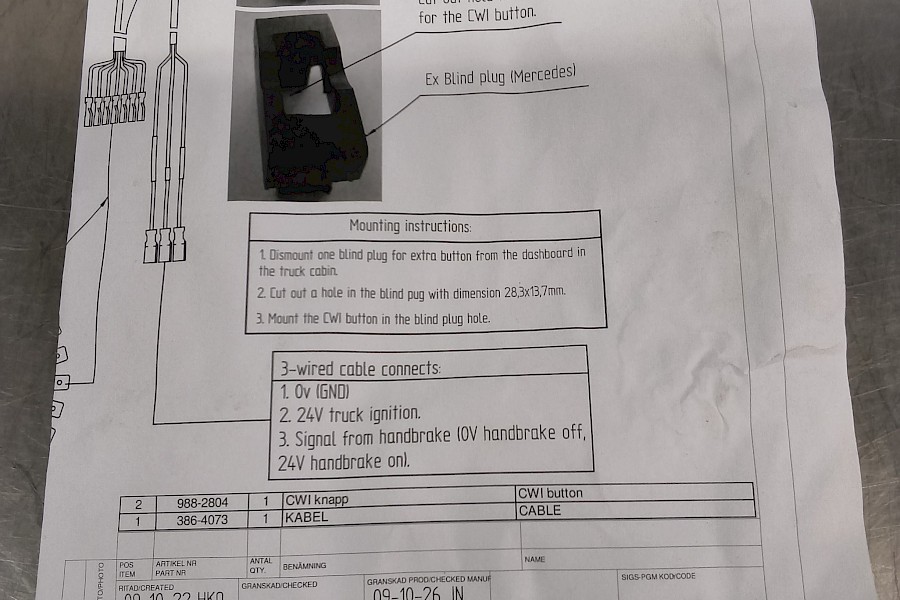

Mekaaninen asennus

  1. Irrota sokkatulppa: Poista yksi lisäpainiketta varten varattu sokkatulppa (peitelevy) kuorma-auton kojelaudasta.
  2. Tee aukko: Leikkaa sokkatulppaan reikä, jonka mitat ovat 28,3 x 13,7 mm.
  3. Asenna painike: Työnnä CWI-painike tekmääsi rekään, kunnes se lukittuu paikalleen.

Sähköiset kytkennät

Painikkeesta lähtevä 3-johtiminen kaapeli (3-wired cable) kytketään seuraavasti:

  1. Johto: OV (GND/ Maa)
  2. Johto: 24V sytysvirta (Truck ignition)
  3. Johto: Signaali käsijarrulta (Signal from handbrake): OV= käsijarru pois päältä, 24V= käsijarru päällä

Varastoss: 8 kpl

Tilaa tuote →
