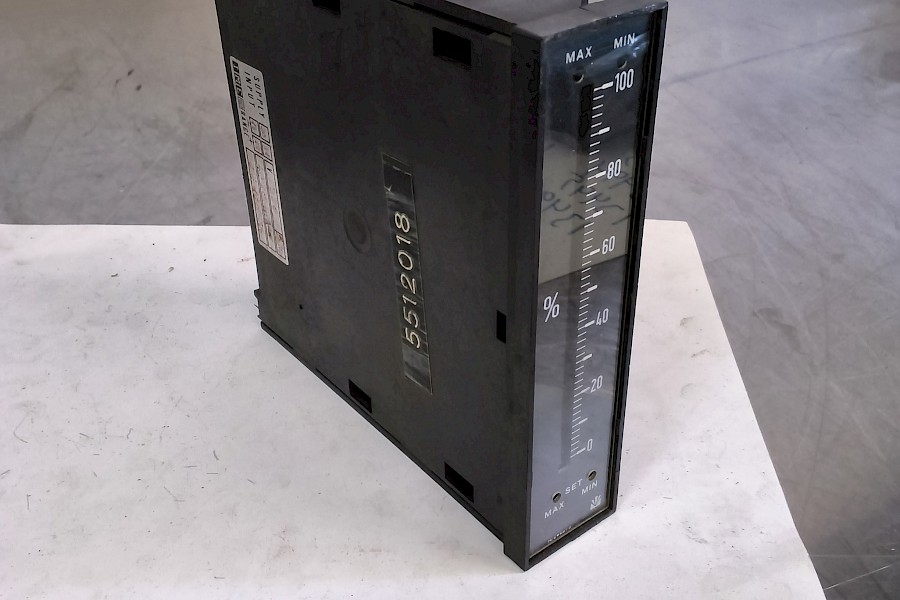

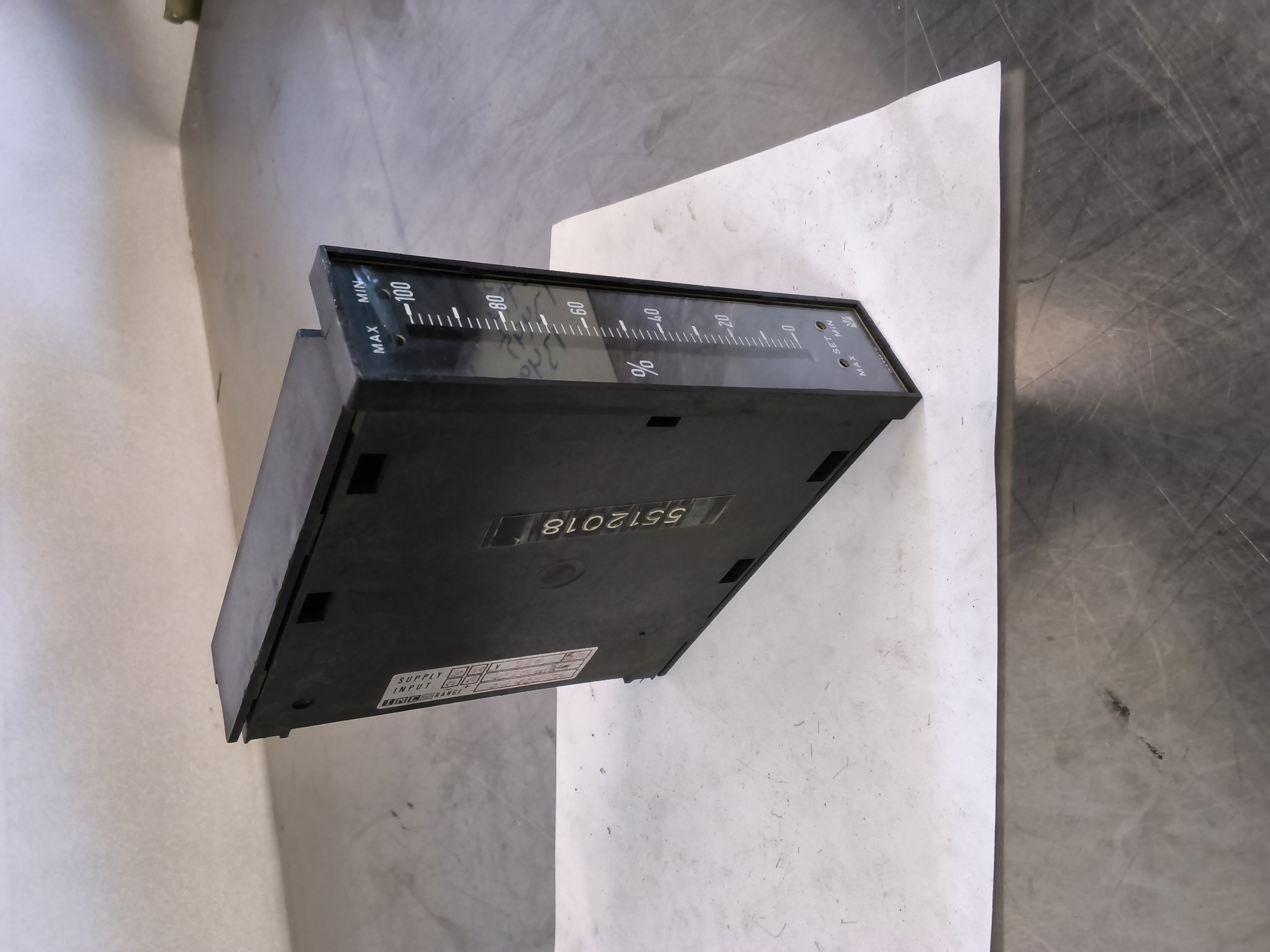

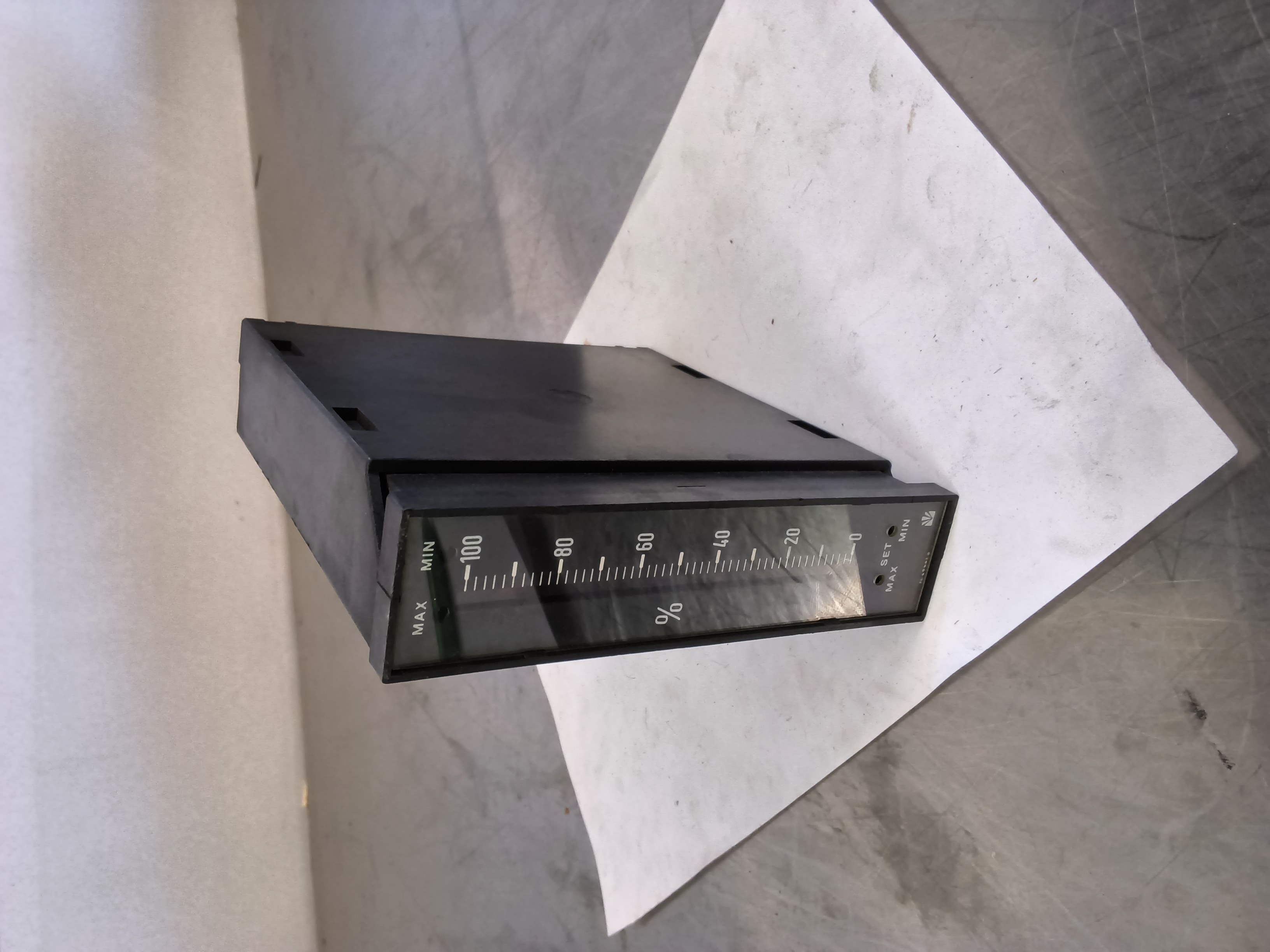

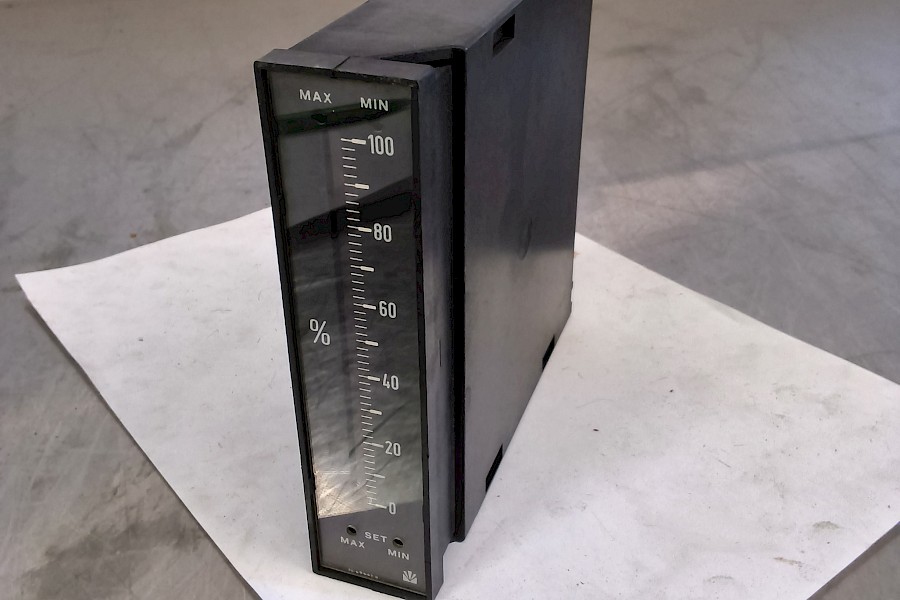

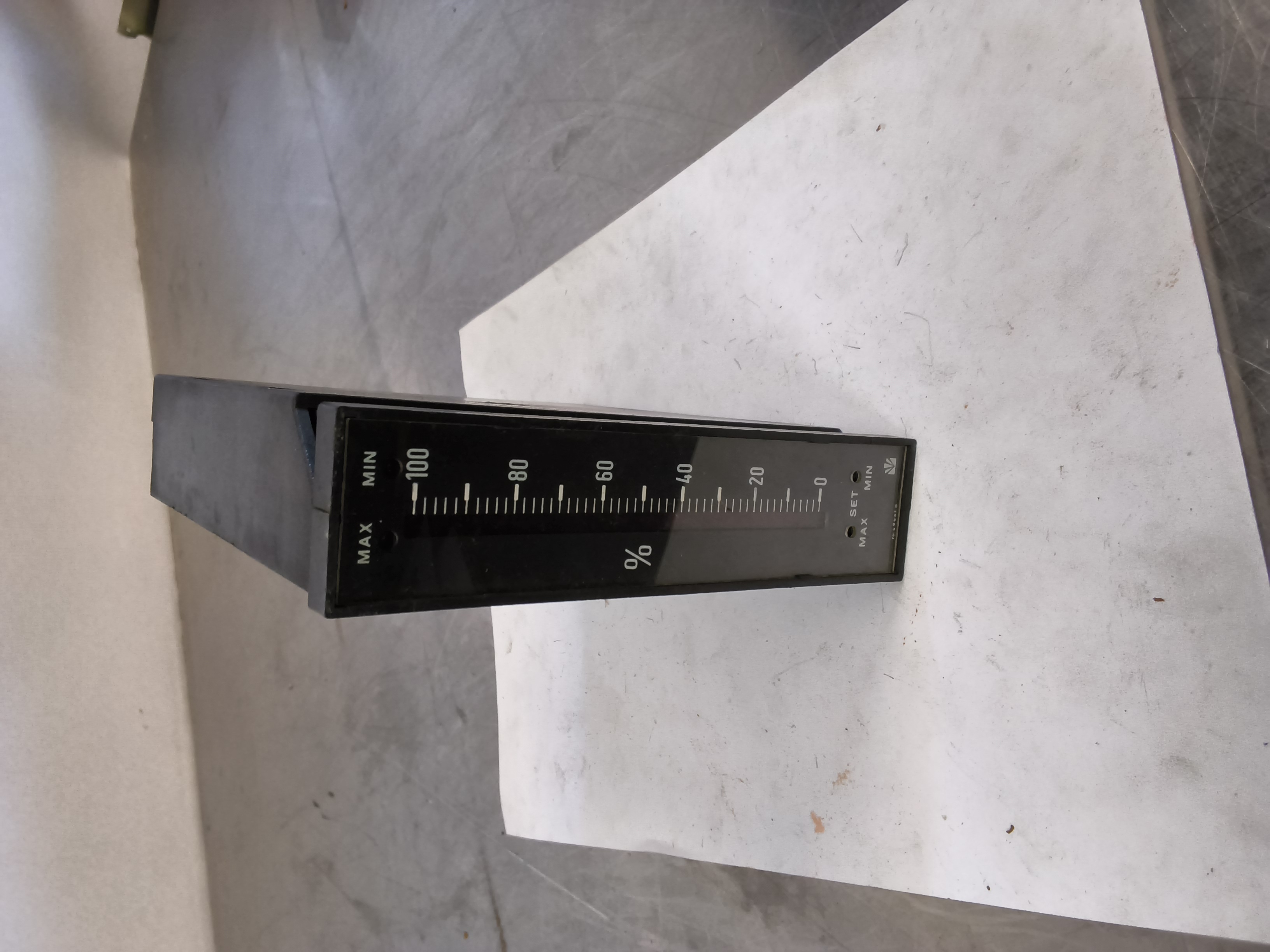

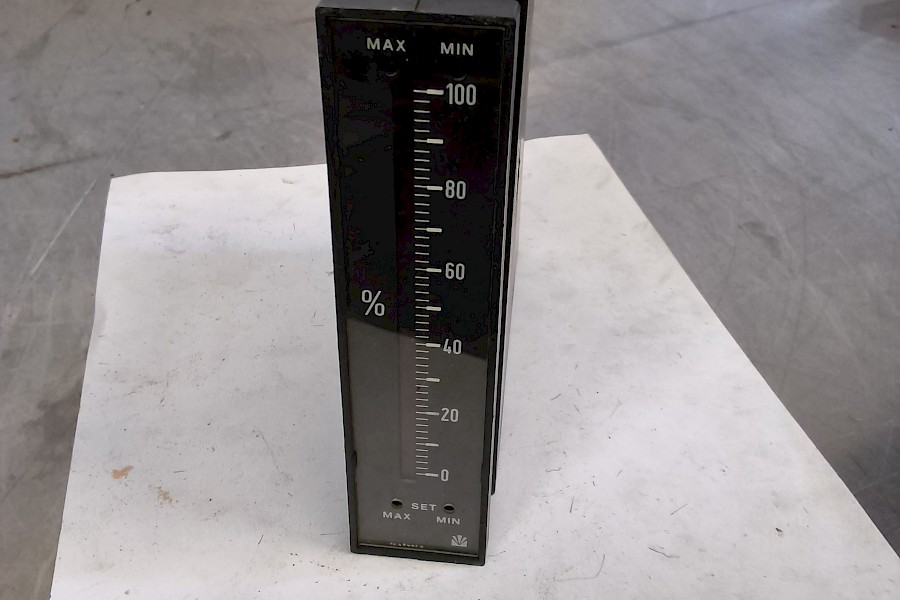

UUSI IMC SIGNAALIMUUNNIN

Tuotenumero
13530

Ota yhteyttä →

Sijainti

Tuotetiedot

Tekniset tiedot

  • Syöttöjännite (Supply): 220 V, 50 Hz, Kytkentänavat ovat 20 ja 21
  • Tulo (Input): 4--20 mA tasavirta (DC). Kytkentänavat ovat 13 (-) ja 12 (+).
  • Alue (Range): 0--100% näytöksi tai vastaavaksi lähdöksi.

Kytkentäohjeet

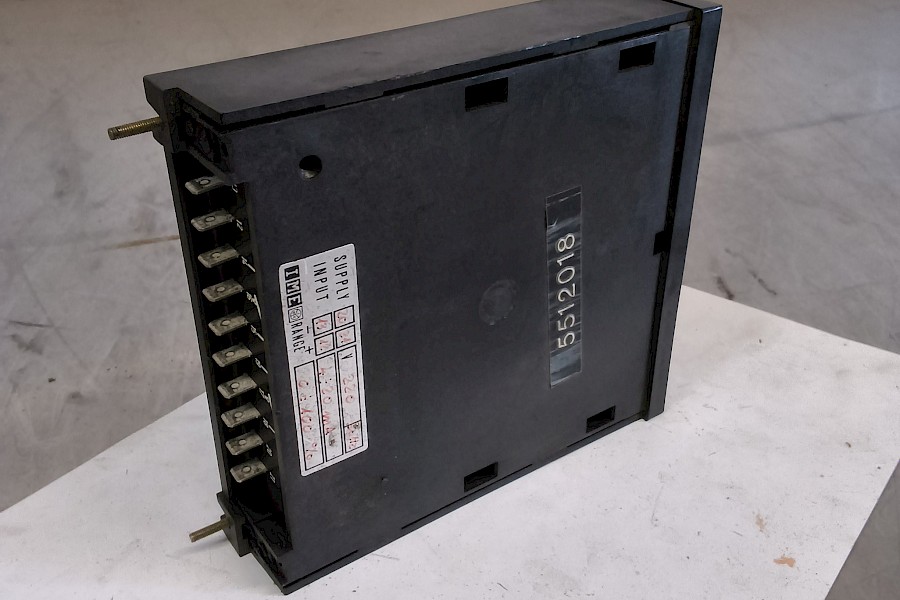

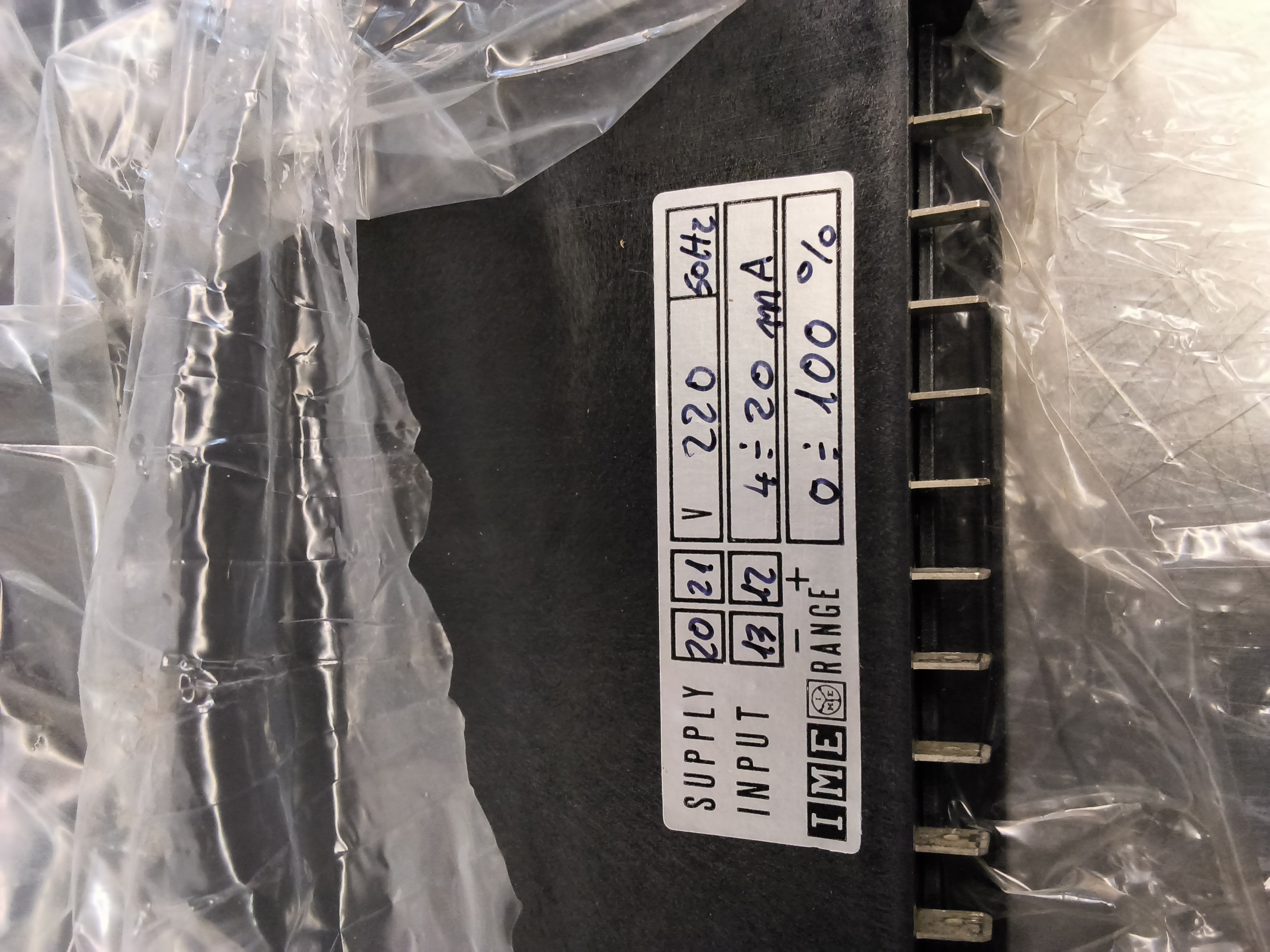

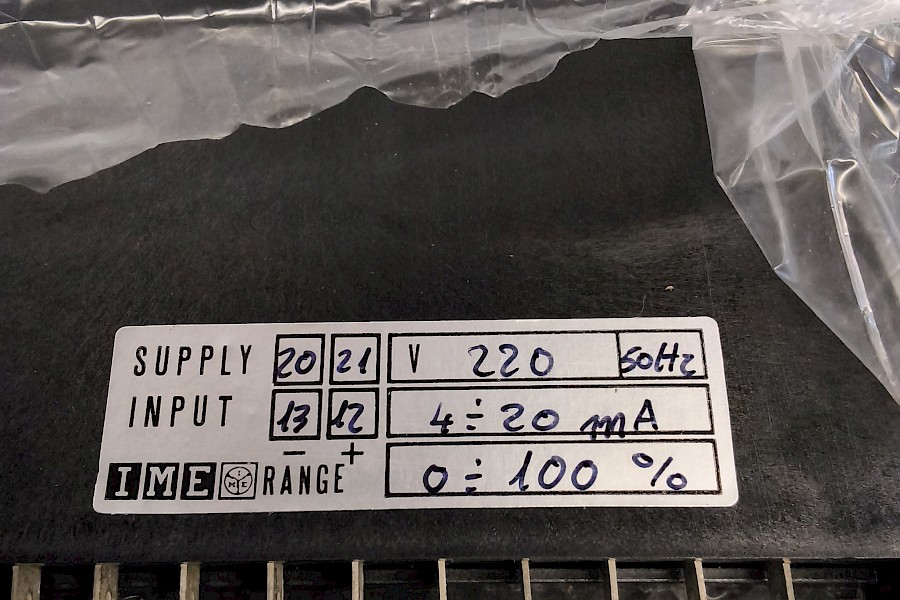

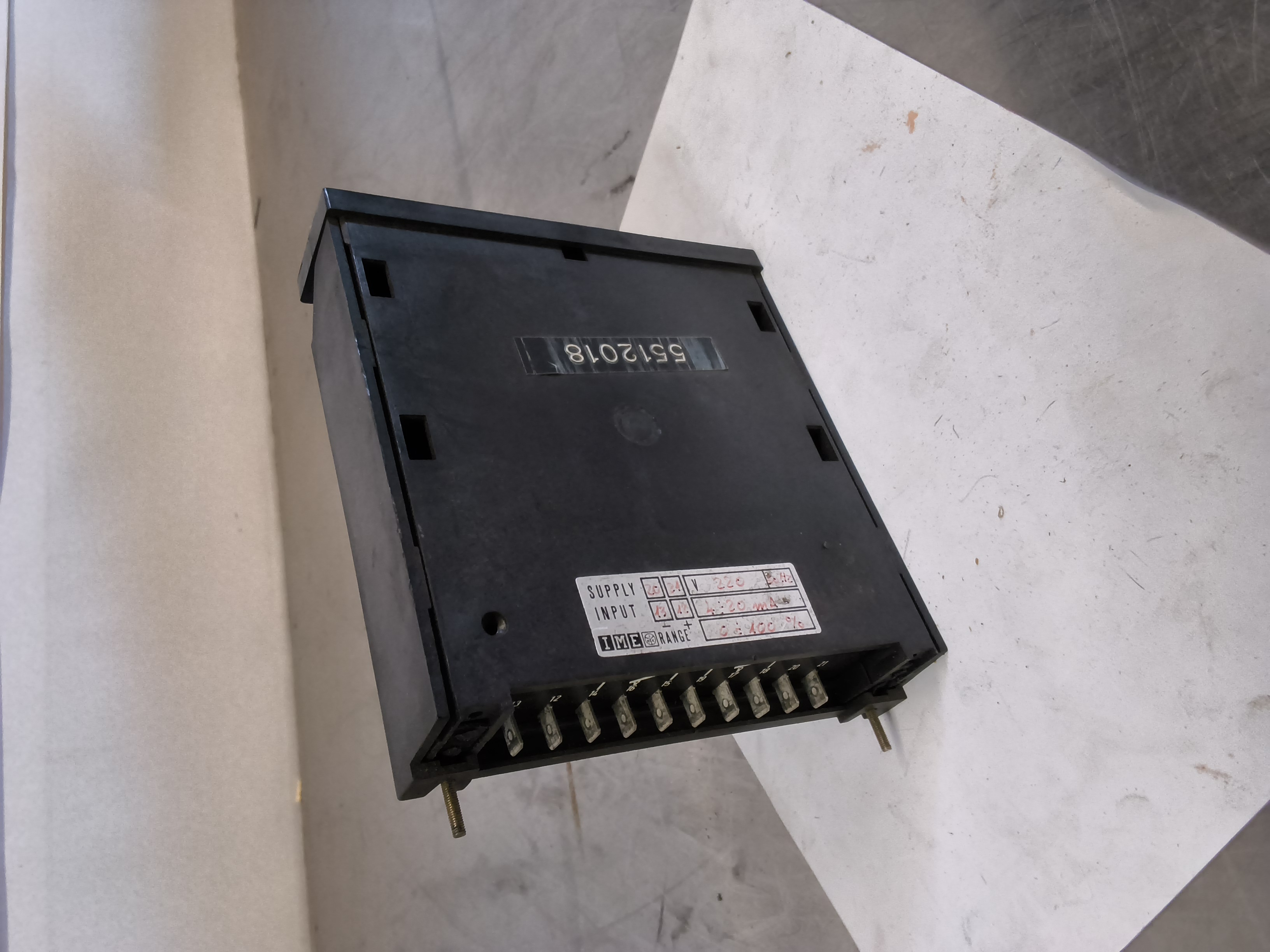

Arvokilven kaavion mukaan kytkennät tehdään laitteen alareunassa näkyviin ruuviliittimiin:

  1. Käyttöjännite: Kytke 220 V vaihtosähkö napoihin 20 ja 21.
  2.  Signaalitulo: Kytke ohjausviesti (4--20 mA) siten, että miinusnapa (-) on kohdassa 13 ja plusnapa (+) kohdassa 12.

Varastossa: 2 kpl
